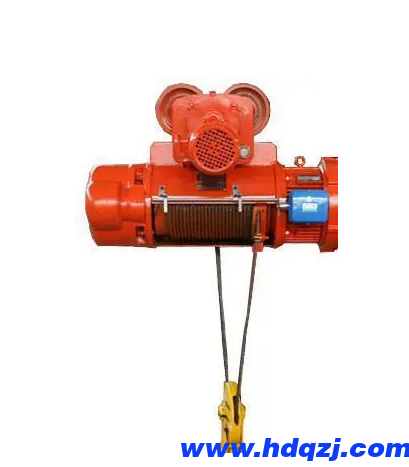

電動葫蘆的外觀結構及電動機結構介紹

  電動葫蘆的提升鼓輪4由電動機5經過減速箱1進行拖動。主傳動軸和電磁制動器2的圓盤相連接。電動葫蘆借導輪的作用在工字鋼梁上來回移動。導輪則由電動機3經過圓柱形減速箱來帶動。移動機構沒有電磁制動器。電動葫蘆用撞塊和形成開關進行向前、向后、向上的終端保護。

常用的電動葫蘆的規格有0.5t、2t、3t、5t，一般都是用小功率籠型異步電動機拖動。有一種新型鋼絲繩電動葫蘆系列產品，其型號為CD和MD。該產品采用ZZ型錐形轉子電動機，電動機定子和轉子都是錐形的，通電或隨著磁場的建立和轉子的旋轉產生一個向著錐形小端方向的軸向拉力，通過轉子軸帶動風扇輪，克服彈簧力產生軸向移動，使風扇輪上錐形制動圈脫離后蓋，失去制動作用，電動機轉子便能運轉。

      錐形電動機制造工藝較為復雜，一些工廠用磅磁式電動機來代替錐形電動機。磅磁式電動機轉子和錠子都為普通圓柱形，在轉子端面裝有磁板環（即銜鐵盤）。當接通電流后，磁板環與磁盤圈（即制動器）相互吸引而產生軸向磁拉力，客服彈簧阻力，使錐形制動圈和后蓋分開，電動機的轉子即可自由轉動，不受制動；斷電后，錐形制動圈在彈簧力的作用下與后蓋緊合，對電動機進行制動。

電動葫蘆制動器的使用

電動葫蘆制動器在檢查是否符合使用要求時，需要注意以下幾點：

制動器打開時制動輪與摩擦片無摩擦現像，制動器閉合時制動輪與摩擦片接觸均勻，無影響制動性能的缺陷和油污在（不適用于制動電機）。

制動器的推動器無漏油現象（不適用于制動機）。

制動器調整適宜（不適用于制動電機）。

制動器的零部件無裂紋、過度磨損、塑性變形、缺件等缺陷（制動片磨損達元厚度的50%或者露出鉚釘時報廢），液壓制動器無漏油現象。

電動葫蘆起升和動臂變幅機構采用常閉制動器，回轉機構、運行機構、小車變幅機構的制動器能夠保證起重機械制動時平穩性要求。
